Kromschroder – всемирно известная торговая марка, под которой производится эталонное газовое оборудование для функций измерения, розжига, регулирования и контроля сгорания топлива. Одна из ключевых позиций бренда – газовые горелки промышленного назначения. Рассказываем, какие типы устройств предлагает производитель и на какие линейки обратить внимание.
Типы газовых горелок
Горелка на газообразном топливе обеспечивает устойчивое сгорание газа и возможность для регулирования процесса горения. Через устройство подаются газовое топливо и окислитель (кислорода, воздуха), создаются условия для их смешения и транспортирования газа к месту горения. По сути, промышленная газовая горелка – это элемент передачи тепловой энергии производственному процессу.
Промышленные горелки делятся на низко-, средне- и высокотемпературные. Общий диапазон температур – от 100-200 ºC до 1500 ºC и более. Модели для высоких значений выпускаются в специальном исполнении. В маркировке эту особенность отмечают буквой "Н". Например, горелка BICW 100HB-100/135-(37E)GH, рассчитанная на температуру в печи до 1450 ºC и воздуха для горения до 600 ºC. Модель выполнена в сварном стальном корпусе, с внутренней изоляцией из огнеупорного керамического волокна (RCF).
В целом промышленные горелки Kromschroder представлены в трех больших группах:
- обычные – работают на топливных газах (природный газ, сжиженный газ, биогаз или водород) с воздухом в качестве окислителя;
- высокоэффективные – на топливным газе и с подогретым воздухом, а также с кислородом в качестве окислителя; отличаются повышенной энергоэффективностью; яркие представители подобных устройств – горелки серии BICR, они оснащены встроенным рекуператором, что обеспечивает высокую экономичность в работе;
- пилотные – для безопасного розжига основных горелок большой мощности или тех случаев, когда требуется расширенный коэффициент регулирования.
Горелки на газообразном топливе от Kromschroder используются в промышленных печах и установках обжига в черной металлургии, при изготовлении керамики, драгоценных металлов, в сушилках и генераторах горячих воздушных масс.
Линейки промышленных газовых горелок
Промышленные горелки на газе включают решения для удовлетворения разных технических требований. Рассмотрим актуальные на сегодня продукты.

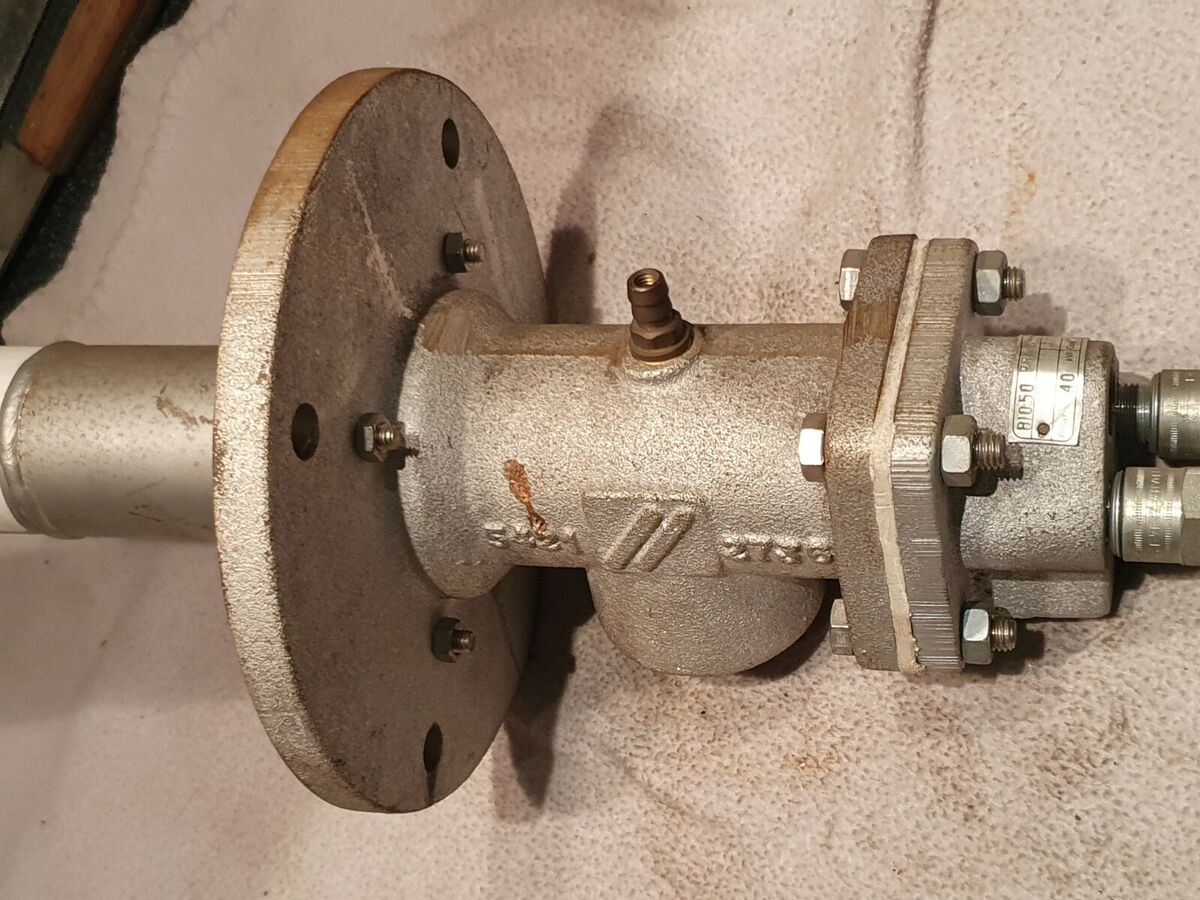

Серия BIC
Устройства этой линейки выполнены в модульной конструкции, включающей литой корпус из чугуна, газовый узел и съемная керамическая насадка TSC (заказывается отдельно). Такое исполнение позволяет адаптировать горелки под разные производственные процессы и легко интегрировать в действующие системы. Причем, крепление и техническое обслуживание не требуют много времени. Горелки монтируются прямо на установке. Для подведения воздуха, в корпусе предусмотрено отверстие. Роль камеры горения выполняет TSC-насадка, в связи с чем горелочный камень не нужен.
В горелках серии BIC отсутствует предварительное смешение. Поэтому газовоздушная смесь формируется вне горелочной головки, что повышает безопасность эксплуатации. Чтобы проще измерять и задавать расход топлива, в горелках размеров 65–140 установлены дроссельная шайба и дополнительный элемент.
Общие технические характеристики серии:
- типоразмеры – 50, 65, 80, 100, 125, 140
- номинальная мощность – 15 – 360 кВт
- выходная скорость горелки – 70 – 155 м/с
Стандартно газовые горелки BIC работают на природном (тип В), коксовом/городском (D) газе, пропане и бутане (М). По запросу горелки производятся для низкокалорийного (L) и биогаза (F). На какой тип топлива рассчитана модель, можно узнать по ее обозначению. Например, BIC 80RB-150/185-(6)E, где литера "В" указывает на природный газ.

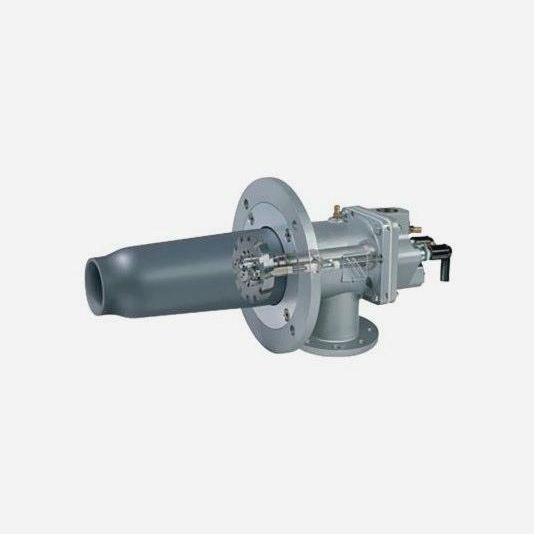

Серия BICA
Газовые горелки этой линейки выполнены также в модульной конструкции, поэтому они просты в установке, техобслуживании и интеграции в существующую систему. Кроме того, реализован тот же способ подготовки газовоздушной смеси – за горелочной головкой.
Серию BICA отличает алюминиевое исполнение корпуса, единственный типоразмер и гораздо меньший диапазон рабочих параметров.
Общие характеристики линейки:
- типоразмер – 65
- номинальная мощность – 50 – 70 кВт
- выходная скорость горелки – 80 – 130 м/с
Варианты по типам газового топлива аналогичны серии BIC.
Серия BICW
Это газовые горелки со стальным сварным корпусом и внутренней изоляцией из керамического волокна (RCF). Серия BICW рассчитана на высокотемпературные применения с температурой до 1450ºC в печи и до 600ºC воздуха для горения. Линейка расширяет возможности продуктов BIC, охватывая мощности до 1000 кВт и типоразмеры – 65–200.
Промышленные горелки участвуют в процессах высокотемпературного обезвреживания газов, генерации горячего воздуха. Они подходят для сушильных печей с импульсной системой управления. Используются совместно с TSC-насадками из керамики, в производственных печах с облицовкой кирпичом либо керамоволокном.

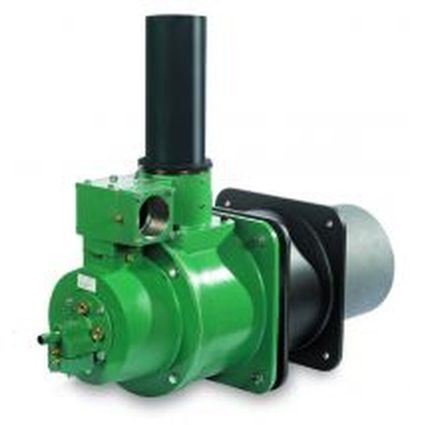

Серия ThermJet
Линейка ThermJet – скоростные горелки прямого действия с предварительным смешиванием. Их главная особенность состоит в способности работать с наивысшими скоростями пламени. По оценке экспертов, горелки ThermJet – это технологический прорыв, который позволил достичь высокой производительности и минимального содержания NOх в сравнению с аналогами на рынке.
Ввиду высокоскоростного газового потока температура распределяется более равномерно, что повышает общую эффективность системы. Горелки ThermJet просты в настройке, надежны и безопасны в эксплуатации. Они могут работать как с подогретым, так и с окружающим воздухом, обеспечивать надежный розжиг, независимо от диапазона стартовых мощностей.
Общие характеристики серии:
- типоразмеры – 15 – 2000
- номинальная мощность – 40 – 5280 кВт
- выходная скорость горелки – до 207 м/с
- типы газового топлива – коксовый и природный газ, пропан, бутан
- максимальная температура процесса/воздуха – 1540 ºC / 540 ºC
Высокоскоростные газовые горелки применяют для закалочных и отпускных печей, сушилок, в разливочных ковшах. Их также задействуют в печах нагрева, процессах плавки металлов и экологических применениях.
