В статье разбираем классификацию регуляторов давления и делаем обзор линеек Kromschroder.

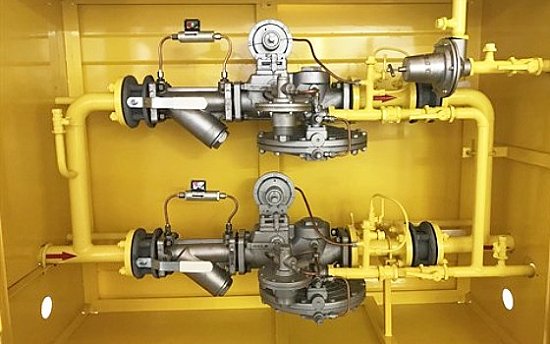

Классификация регуляторов давления
В целом поддержание параметров выходного давления в нужных пределах обеспечивается редуцированием (понижением) входных значений, за счет автоматического изменения положения подвижной части регулирующего органа устройства. Открывая/закрывая проход на определенную величину, регулятор изменяет величину сопротивления движущемуся потоку среды.
Устройства, поддерживающие заданный уровень выходного давления, представлены в широком диапазоне рабочих характеристик, многообразии исполнений и применений. Поэтому классификация газовых регуляторов давления может выполняться в зависимости от разных факторов:
- назначение – бытовые, коммерческие, промышленные
- диапазон давления – низкого, среднего, высокого
- конструктивное исполнение – с одной или двумя ступенями редуцирования
Одним из примеров газовых регуляторов прямого действия может быть модельный ряд Kromschroder GDJ, включающий устройства с общими параметрами входного давления, не более 400 мбар. Модели с подпружиненной мембраной отличаются простой конструкцией, крайне быстрым реагированием на изменение расхода газа. Вместе с тем они ограничены значениями настроечных пружин, поэтому имеют узкий диапазон выходных давлений и сравнительно небольшую пропускную способность.
Пилотные регуляторы давления, напротив, отличаются расширенным диапазоном характеристик, большой пропускной способностью, достигающей десятки кубических метров в час. В то же время устройства непрямого действия уступают пружинным в скорости реагирования, поэтому время переходного процесса у них больше.
Регуляторы давления: обзор линеек Kromschroder
Для обеспечения подачи газа со стабильным выходным давлением, немецкая компания предложила решения для разных рабочих параметров и требований эксплуатации.

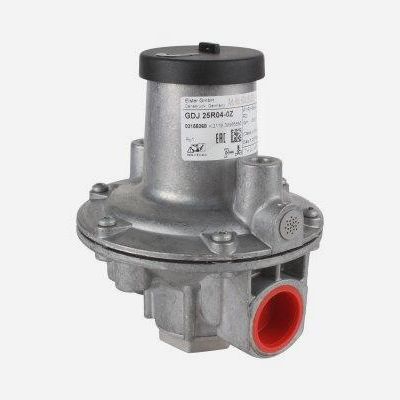

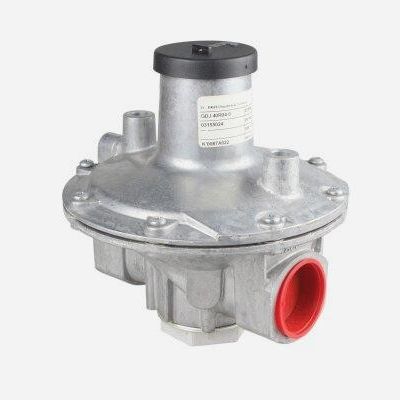

Модельный ряд Kromschroder GDJ
Регуляторы давления этой линейки представлены универсальными решениями для газовых сред, в том числе природного, биогаза, пропана, бытового газа и бутана. Устройства способны работать не только с газовыми средами, но и с воздухом. Версии, регулирующие давление воздушного потока, в маркировке имеют букву «L». Например, как у модели Kromschroder GDJ 15R04-0L.
Регуляторы GDJ обеспечивают высокую точность выходных параметров газа и воздуха для подачи на газовые горелочные устройства или другие приборы, работающие на газу. Широко используются в отопительных системах и промышленной сфере. К основным характеристикам линейки относятся:
- входное давление – не более 400 мбар
- выходное давление – 2–160 мбар
- диапазон регулировки – 10 : 1
- рабочая температура – -20…+60 °C
Линейка включает пять типов устройств: GDJ15/20/25/40/50 с разными габаритными и присоединительными размерами. В зависимости от рабочего диапазона давлений, модели комплектуются пружинами различных типов. Регуляторы изготавливаются в алюминиевом корпусе с мембраной из пербунана.
Модельный ряд Kromschroder GIK
Линейка Kromschroder GIK – это решения для работы с природным, сжиженным, городским газом, а также биогазом. Устройства плавно/ступенчато регулируют давление газа перед горелками и поддерживают соотношение 1:1 давлений двух сред: газовой и воздушной. Также доступны версии, предназначенные для работы исключительно с воздухом. Модели со ступенчатым регулированием имеют в маркировке букву «В» и работают в режимах max и min нагрузки. К таким же решениям относится регулятор Kromschroder GIK 15TN02-5B. При этом, возможно переоборудование обычного регулятора в исполнение GIK…B за счет замены байпасного болта.
Основные технические характеристики:
- управляющее давление воздуха – 0,5–120 мбар
- предельный перепад давлений – 100 мбар
- выходное давление – 0,2–119 мбар
Модельный ряд представлен регуляторами давления в девяти типоразмерах: от GIK15 до GIK150. К преимуществам серии относятся стабильное поддержание выходного давления, высокоточное регулирование, расширенный диапазон рабочих параметров. Кроме того, устройства не требуют обслуживания.

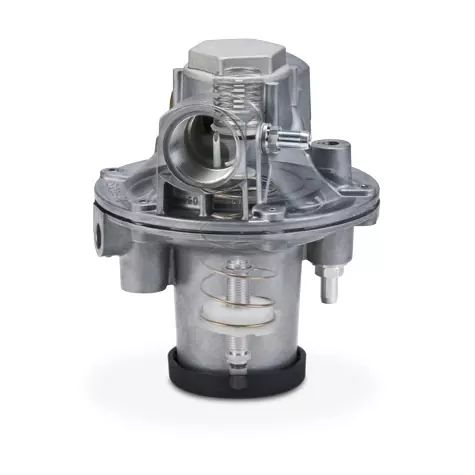

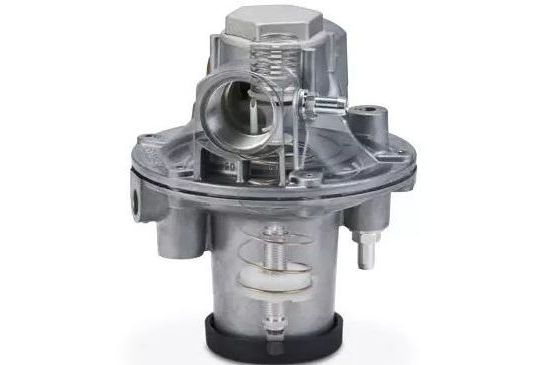

Модельный ряд Kromschroder GIKH
Серия Kromschroder GIKH представлена регуляторами соотношения давлений газа и воздуха в пропорции 4 : 1. Помимо этого, устройства регулируют параметры газа перед подачей на горелку, за счет рекуперативного нагрева воздуха. Модели GIKH могут использоваться при давлении газовой среды меньшем, чем давление воздуха. Как и в двух предыдущих линейках, регуляторы доступны в исполнении для воздуха («L») и ступенчатого регулирования («В»). Второй вариант позволяет управлять горелкой с подогревом воздуха по схеме «max-min-выключено».
Основные технические характеристики:
- предельный перепад давлений – вх/вых – 100 мбар, управляющее – 0,15–30 мбар
- входное давление – до 200 мбар
- выходное давление – 0,2–119 мбар
Регуляторы соотношения давлений серии GIKH выпускаются в одном типоразмере – GIKH25. В то же время они работают в большом диапазоне регулирования и обеспечивают высокую точность выходных значений. Изготавливаются в корпусе из алюминиевого сплава AlSi.
