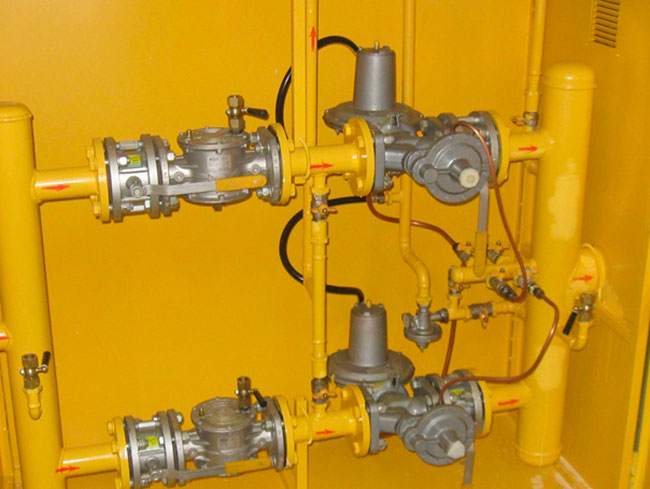

Редукторы (или регуляторы) давления газа – специальные устройства, предназначенные для редуцирования (понижения) и автоматического поддержания выходного давления газовой среды на заданном уровне. Параметры поддерживаются независимо от значений на входе и колебаний расхода. Редукторы монтируются на трубопроводах перед газовым оборудованием, входят в состав газорегулирующих установок (ГРУ) или являются частью топливной системы, работая совместно с горелками.
Виды регуляторов давления газа
Чтобы сориентироваться в огромном ассортименте газовых регуляторов, нужно разобраться с их видами и принципиальными отличиями. Это позволит выбрать модель, оптимально подходящую под существующие условия.
Основные виды газовых регуляторов давления:
- количество ступеней редуцирования – одно-, двухступенчатые
- принцип действия – прямого и непрямого действия
- диапазон рабочего давления – с регулированием параметров на входе и выходе по схемам "высокое – низкое", "среднее – низкое" и "высокое – среднее"
- назначение – бытовые, промышленные
В регуляторах прямого действия, таких как Kromschroder VGBF, регулирование значений осуществляется непосредственно под воздействием изменения давления без использования вспомогательных источников энергии. Конструкция включает пружинный или мембранный механизм, который реагирует на изменения давления газа. Устройства просты и надежны, но имеют ограниченную точность регулировки.
В редукторах непрямого действия (с пилотом) используется вспомогательный управляющий сигнал (пилот) для более четкого поддержания выходного давления. При такой рабочей схеме обеспечивается высокая точность и стабильность параметров. Регуляторы этого типа подходят для систем с большими расходами газа.
Кроме того, регуляторы могут дополнительно оснащаться предохранительными клапанами, в том числе запорными, сбросными или комбинированного действия. Например, модели линейки Kromschroder VCD представляют собой комбинацию из редуктора постоянного давления и одного или двух запорных электромагнитных клапанов. Многофункциональные устройства отключают и точно контролируют подачу топлива на газовые горелки.
Критерии выбора газовых регуляторов
Редукторы давления газа выбирают с учетом совокупности разных факторов. Рассмотрим основные.
Тип объекта регулирования
Выбор газового регулятора зависит от специфики объекта. Это может быть промышленная установка, бытовое оборудование или магистральный газопровод. Для тупиковых систем рекомендуется использовать статические регуляторующие устройства прямого действия, для разветвленных газопроводов – астатические модели непрямого действия.
Диапазон входного и выходного давления
Выбирая модель, необходимо учитывать максимальные и минимальные значения входного и требуемого выходного давления, чтобы обеспечить стабильную и корректную работу системы. Например, регулятор Kromschroder VGBF 50F05-3V рассчитан на входное давление до 500 мбар и выходные параметры 5–350 мбар.
Предельные значения расхода газа
Газовый регулятор давления должен обеспечивать необходимую пропускную способность, в соответствии с потребностями системы. Это позволит подавать топливо (в случае использования в топливной системе) в достаточном объеме, в расчете на единицу времени. Причем пропускная способность редуктора должна на 15–20% превышать предельное часовое газопотребление. То есть при пиковом расходе газа, загрузка регулятора будет составлять 80–85%, а при минимальном – от 10%. В том случае, когда условие не выполняется, при максимальном газовом потреблении, элемент регулирования находится в полностью открытом положении, а значит не может выполнять свои функции.
Точность регулирования
Эта характеристика определяется допустимым отклонением выходного давления от заданного значения. Для статических регуляторов прямого действия неравномерность регулирования составляет ±(0–20)%, для астатических и статических моделей непрямого действия ±(5–10)%.
Наличие предохранительных устройств

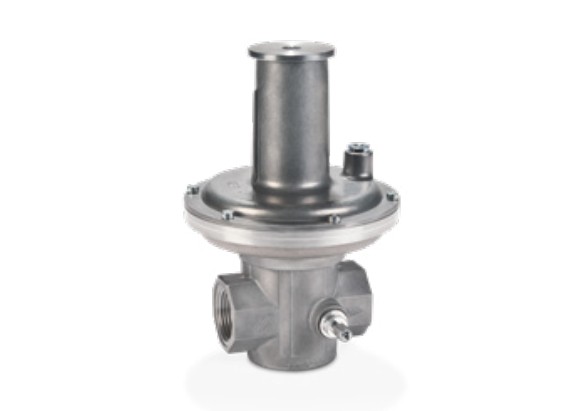

Дополнительное оснащение регуляторов давления газа позволяет повысить безопасность системы при аварийных ситуациях. Поэтому в ряде случаев предпочтительна модель с комплектацией предохранительными сбросными или запорными клапанами. Например, такая как Kromschroder VRH 1T15N, оборудованная сбросным клапаном с диапазоном настройки от 86 до 100 мбар.
Габаритные размеры и способ присоединения
Присоединительные параметры (диаметр, тип резьбы) газового регулятора давления должны соответствовать характеристикам трубопроводов, для обеспечения совместимости и удобства монтажа.
Условия эксплуатации
Фактические эксплуатационные условия и характеристики, на которые рассчитан конкретный регулятор, должны совпадать. В этом случае учитываются температурный диапазон, влажность и агрессивность окружающей среды. Многие газовые редукторы способны работать в широком температурном диапазоне, поэтому могут устанавливаться на объектах в разных климатических зонах. Так, регулятор газа Kromschroder VMO 115R05M05 стабильно работает при температуре окружающей среды от -20 до +60°C.
При эксплуатации редуктора, температурные параметры важно соблюдать. Особенно в минусовом диапазоне, поскольку при отрицательных температурах, содержание влаги в газовой среде может вызвать примерзание регулирующего элемента. Как результат, мембрана порвется и функциональность устройства будет утрачена.
Для правильного выбора регулятора давления газа, важно детально изучить параметры существующей или вновь устраиваемой системы газоснабжения. Необходимо внимательно ознакомиться с техническими характеристиками и рекомендациями производителя по установке выбранной модели. Однако лучше всего получить подробную консультацию у специалиста поставщика, который поможет выбрать газовый регулятор, с учетом конкретных требований.
